Bersamaan dengan:

● Eagle 560

Had Operasi:

● Suhu:-30 darjah - tambah 180 darjah

● Tekanan: Kurang daripada atau sama dengan 10bar

● Kelajuan: Kurang daripada atau sama dengan 12m/s

● Saiz aci: 10mm - 55mm(560A)/ 0.375" - 3"(560B)/ 16mm - 75mm(560C)

Bahan:

● Cincin Kedap: A,B,Q1/12,Q2/22, U1/12,U2/22

● Elastomer: VITON, EPDM, NBR

● Bahagian Logam: SS304

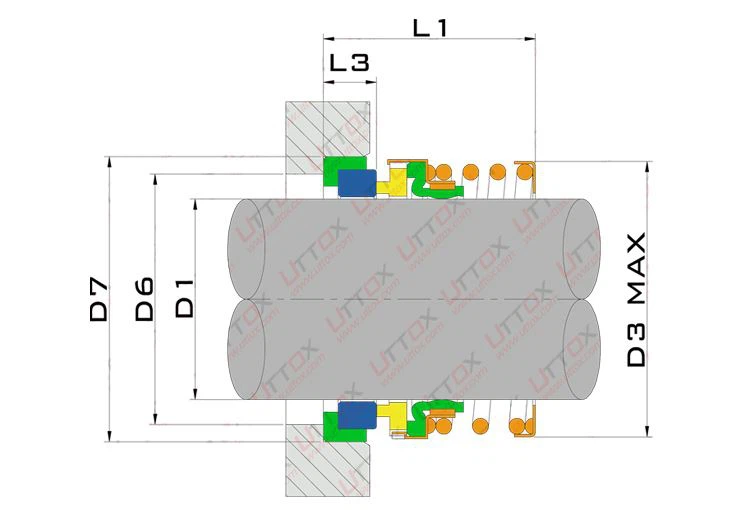

Dwg Perhimpunan:

Dimensi (mm):

560-A
D1	D3	D6	D7	L1	L3
10	23.5	16	24	25	7
11	23.5	16	24	25	7
12	26	17	26	25	7
14	28	21	28	25.5	7
15	30	21	28	29.5	7
16	32	22	32	33.5	10
18	32.5	25	35	36.5	10
19	32.5	25	35	36.5	10
20	35.5	27	38	38	10
22	37.5	29	40	40.3	10
25	42	32	44	39.3	10
28	47	34	46	40	10
30	46	35	45	38.2	7.5
30	48	38	50	40	10
32	50	40	54	40	10
35	54.5	44	58	42	10
38	58.5	46	60	42.6	10
40	62.5	48	64	42.6	10
45	66.5	52	66	45	10
50	72.5	58	72	54.6	11.5
55	72	60	75	59.4	12

560-B
Saiz (inci)	D1	D3	D7	L1	L3
0.375	9.53	21	22.2	28.5	6.3
0.500	12.7	23	25.4	30.2	8
0.625	15.88	26.5	31.8	32.5	10.3
0.750	19.05	30.5	35	32.5	10.3
0.875	22.23	34	38.1	34.3	10.3
1.000	25.4	40	41.3	36.4	11
1.125	28.58	44.5	44.5	38	11
1.250	31.75	46.5	47.7	38	11
1.375	34.93	51.5	50.8	39.5	11
1.500	38.1	54	54	39.5	11
1.625	41.28	58	60.3	47.7	12.7
1.750	44.45	61.5	63.5	47.7	12.7
1.875	47.63	65.5	66.7	50.7	12.7
2.000	50.8	70.5	69.9	50.7	12.7
2.125	53.98	75	76.2	57.3	14.3
2.250	57.15	79	79.4	57.3	14.3
2.375	60.33	82	82.6	60.3	14.3
2.500	63.5	86	85.7	60.3	14.3
2.625	66.68	91.5	85.7	65	16
2.750	69.85	91.5	88.9	65	16
2.875	73.03	99	95.3	68.5	16
3.000	76.2	99	98.4	68.5	16

560-C
D1	D3	D7	L1	L3
16	26.5	27	36	10.3
18	30.5	33	37.5	10.3
20	34	35	37.5	10.3
22	34	37	38.2	11
24	40	39	40	11
25	40	40	40	11
28	44.5	43	42.5	11
30	46.5	45	42.5	11
32	46.5	48	42.5	11
33	50.5	48	42.5	11
35	51.5	50	42.5	11
38	54	56	45	11
40	58	58	45	12.7
43	61.5	61	45	12.7
45	61.5	63	45	12.7
48	65.5	66	45	12.7
50	70.5	70	47.5	12.7
53	74	73	47.5	13.5
55	76	75	47.5	14.2
58	79	78	52.5	14.2
60	82	80	52.5	14.2
63	87	83	52.5	14.2
65	85	85	52	16
68	91.5	90	52	16
70	91.5	92	60	16
73	99	93	60	16
75	99	97	60	16

*Pengenalan Berkaitan*

Permukaan pengedap meterai mekanikal mesti mempunyai tekanan khusus tertentu untuk mencapai kesan pengedap. Ini memerlukan sejumlah mampatan spring meterai mekanikal untuk memberikan tujahan ke permukaan akhir pengedap, dan berputar untuk menjadikan permukaan pengedap menghasilkan nisbah meterai yang diperlukan. Tekanan. Untuk memastikan tekanan khusus ini, pengedap mekanikal memerlukan aci pam tidak mempunyai anjakan terlalu banyak, biasanya dalam 0.5 mm. Walau bagaimanapun, dalam reka bentuk sebenar, disebabkan oleh reka bentuk yang tidak munasabah, aci pam sering menghasilkan sejumlah besar anjakan, yang sangat tidak menguntungkan untuk penggunaan meterai mekanikal. Fenomena ini sering berlaku dalam pam emparan berbilang peringkat, terutamanya apabila pam dimulakan, jumlah penyaluran adalah agak besar.

Cool tags: 560 meterai mekanikal, China, pembekal, pengilang, kilang, disesuaikan, beli, kualiti, senarai harga, sebut harga, harga rendah, dibuat di China

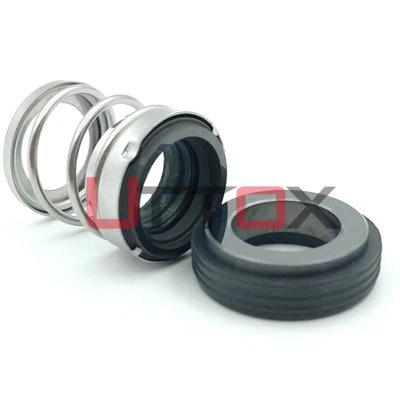

560 Meterai Mekanikal
