Salah satu ancaman terbesar kepada fungsi meterai mekanikal 58Usistem dalam tetapan perindustrian yang juga salah satu yang paling diremehkan ialah serangan haba. Apabila terlalu banyak haba dan perubahan mendadak dalam suhu melampaui had terma meterai, ia boleh membawa kepada kegagalan peralatan bencana, masa henti yang tidak dijangka dan risiko keselamatan yang besar. Pemprosesan kimia, penapisan petrokimia dan industri menuntut lain banyak menggunakan meterai mekanikal 58U. Walau bagaimanapun, ia sangat terdedah kepada kerosakan terma kerana sistem ini sering mengalami keadaan yang sukar. Memahami cara serangan haba menjejaskan bahagian-kejuruteraan ketepatan ini dan menggunakan-dan-cara yang benar untuk menghentikannya boleh membantu pengurus perolehan dan jurutera loji di seluruh dunia melindungi pengeluaran berterusan, menjadikan pengedap bertahan lebih lama dan mengurangkan kos penyelenggaraan.
Memahami Serangan Terma dalam Pengedap Mekanikal 58U
Apabila haba dijana atau terdedah kepada suhu di luar sistem, ia dipanggil serangan haba. Ini berlaku apabila keadaan menjadikan bahan meterai dan geometri kurang berguna. Untuk meterai mekanikal 58U, kesan ini muncul dalam beberapa cara yang mempunyai kesan langsung pada seberapa baik ia mengelak.
Bagaimana Suhu Keterlaluan Mempengaruhi Integriti Meterai?
Apabila suhu melebihi 200 darjah (392 darjah F), pelbagai proses degradasi bermula serentak. Gelang getah O-kehilangan kelenturan, muka pengedap mengembang pada kadar yang berbeza dan filem pelinciran rosak, mencipta geseran yang merosakkan dan pembentukan haba. Perubahan suhu secara mendadak semasa permulaan-atau antara muka bahan tekanan kecemasan. Reka bentuk penolak cincin O-boleh gagal dengan cepat apabila logam dan elastomer mengembang pada kadar yang berbeza di bawah kitaran haba yang pantas.
Gelagat Bahan Di Bawah Tekanan Terma

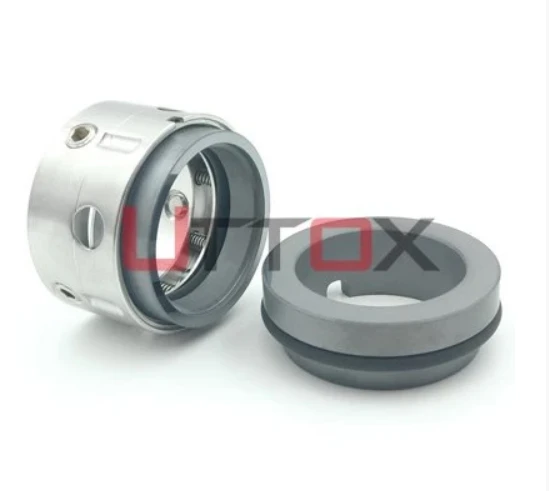

Pengedap UTTOX 58U menggabungkan perumah keluli tahan karat, muka seramik atau karbon dan pengedap getah. Keluli tahan karat memindahkan haba kepada-elastomer sensitif suhu. Muka seramik tahan haus tetapi retak di bawah kejutan haba. Muka karbon menghilangkan haba dengan baik tetapi teroksida lebih cepat pada suhu tinggi. Reka bentuk berbilang-spring menyebarkan daya penutupan secara meluas, mengurangkan tekanan setempat yang memburukkan kerosakan terma semasa penjajaran atau herotan.
Corak Kegagalan Terma Biasa
O-melepuh cincin menunjukkan kepanasan melampau yang berpanjangan melebihi had elastomer. Retakan jejari dari muka pengedap mencadangkan kejutan haba atau kering. Pemeriksaan haba muncul sebagai retakan halus daripada kitaran pemanasan dan penyejukan yang berulang. Wajah bergelombang atau koning menghentikan sentuhan pengedap yang betul. Pasukan penyelenggaraan yang mengesan corak ini semasa pemeriksaan biasa boleh mengenal pasti serangan terma sebelum kegagalan sepenuhnya, mencegah gangguan yang tidak dirancang dan insiden keselamatan yang mahal.
Punca Punca dan Mekanisme Kerosakan Terma dalam Pengedap Mekanikal 58U
Penurunan terma biasanya tidak disebabkan oleh satu perkara sahaja. Sebaliknya, beberapa faktor operasi dan reka bentuk bekerjasama untuk membuat keadaan yang lebih panas daripada yang boleh dikendalikan oleh bahagian penutup.
Keadaan Operasi Yang Menjana Haba Terlalu Banyak
Kelajuan aci yang berlebihan meningkatkan haba geseran. Kelajuan melebihi 3,600 RPM meningkatkan suhu muka melebihi had selamat, terutamanya dengan penyejukan yang lemah. Bendalir-kelikatan rendah tidak melincirkan, meningkatkan geseran. Tekanan tinggi berhampiran takat didih menyebabkan kilat wap pada muka pengedap, mengeluarkan filem pelincir. Cecair yang sangat likat menghasilkan seretan dan haba. Perubahan tekanan boleh menyebabkan pemisahan muka, membawa kepada larian kering berselang-seli dan kerosakan terma terkumpul.
Ralat Pemasangan Yang Memperhebatkan Serangan Terma
Penyelewengan menghalang muka pengedap selari dalam pengedap mekanikal-penolak cincin O, mewujudkan titik panas ratusan darjah melebihi suhu cecair pukal. Malah salah jajaran kecil dalam toleransi mengurangkan margin haba dengan ketara. Tork bolt yang salah membengkokkan ruang kedap, menyebabkan beban muka tidak sekata pada bahagianO-pengedap mekanikal penolak cincin. Main hujung aci yang salah menghasilkan tegasan haba kitaran. Kerosakan pemasangan seperti calar atau pencemaran mengganggu filem pelincir, menyebabkan kerosakan haba setempat. Ikuti kaedah pemasangan yang ketat dengan alatan yang sesuai untuk pengedap mekanikal penolak cincin O anda.
Kekurangan Penyelenggaraan dan Isu Pemilihan Bahan
Penggantian meterai yang ditangguhkan membolehkan kemerosotan haba kecil menjadi kegagalan yang membawa maut. Elastomer merosot secara beransur-ansur daripada haba; melangkau penggantian cincin O-yang tepat pada masanya membawa kepada kehilangan fleksibiliti, pemisahan muka dan kerosakan haba yang dipercepatkan. Buna standard-N mengendalikan hanya 120 darjah ; Viton mengendalikan 200 darjah ; FFKM mengendalikan 315 darjah . Pilihan bahan yang salah menyebabkan kegagalan terma awal. Versi 59U dengan baji PTFE menawarkan rintangan haba dan kimia yang lebih baik daripada reka bentuk penolak cincin 58U O{11}}.
Strategi Pencegahan Berkesan untuk Mengurangkan Serangan Terma pada Pengedap 58U
Untuk mengelakkan kerosakan haba daripada berlaku, anda perlu memberi perhatian yang teliti kepada kualiti pemasangan, tetapan pengendalian, jadual pembaikan dan pengoptimuman reka bentuk. Kaedah ini sampai ke punca masalah dan meningkatkan rintangan haba dalam pelbagai cara.
Amalan Pemasangan untuk Perlindungan Terma
Penjajaran sempurna semasa pemasangan menghalang degradasi haba. Menggunakan penunjuk dail untuk memeriksa kehabisan aci dan mengelak keserenjang muka memastikan sentuhan muka sekata, menghalang pembentukan haba. Penjajaran dalam 0.002 inci TIR sangat mengurangkan tekanan haba berbanding penjajaran yang munasabah. Bersihkan dan periksa sebelum pemasangan untuk mengelakkan pencemaran. Sahkan muka meterai tidak mempunyai calar atau zarah terbenam di bawah pembesaran. Ikut pengesyoran tork pengeluar untuk mengelakkan herotan menjejaskan penjajaran.
Protokol Penyelenggaraan dan Pemantauan Proaktif
Penyelenggaraan berasaskan-keadaan mengesan degradasi haba lebih awal. Pemantauan getaran mendedahkan perubahan yang menunjukkan herotan haba. Pemantau suhu berhampiran ruang pengedap memberikan bukti suhu operasi yang berlebihan memerlukan penyiasatan. Pemeriksaan visual yang kerap mendapati pengerasan elastomer, perubahan warna, pemeriksaan haba, atau tempat menjadi gelap akibat terlalu panas. Dokumen penemuan untuk mengesan trend kemerosotan. Pastikan sistem siram dan pengaturan penyejukan berfungsi dengan baik. Kadar aliran biasa dan pemeriksaan suhu mengekalkan margin terma.
Penambahbaikan Reka Bentuk untuk -Persekitaran Suhu Tinggi
Bahan menaik taraf memanjangkan julat suhu dengan ketara. Gantikan elastomer standard dengan gelang FFKM O-untuk perkhidmatan-suhu tinggi. Gantikan muka seramik dengan silikon karbida untuk rintangan kejutan haba yang lebih baik. Tukar daripada 58U kepada 59U dengan baji PTFE untuk rintangan kimia dan haba yang unggul. Pelan API 11 menyuntik cecair proses sejuk ke dalam ruang pengedap. Plan 23 mengedarkan cecair melalui penyejuk luaran. Pelan 32 menggunakan tangki cecair penghalang luaran, mengasingkan pengedap daripada perubahan suhu proses.
Analisis Perbandingan: Pengedap Mekanikal 58U lwn Penyelesaian Alternatif Di Bawah Tekanan Terma
Apabila melihat pilihan pengedap untuk kegunaan yang memerlukan haba, OEM peralatan, jurutera loji dan pakar perolehan boleh mendapat manfaat daripada mengetahui cara teknologi berbeza itu dibandingkan dari segi prestasi.
Penandaarasan Prestasi Terhadap Piawaian Industri
Themeterai mekanikal 58Usecara langsung menggantikan John Crane Type 58U dengan prestasi yang sama pada kos yang lebih rendah. Kedua-duanya menggunakan muka pengedap seimbang dengan pengedap dinamik-pegas. Prestasi terma bergantung pada pilihan bahan dan kualiti pemasangan, bukan perbezaan reka bentuk asas. Reka bentuk spring-berbilang 58U menyebarkan daya penutupan lebih sekata daripada reka bentuk spring-tunggal, menawarkan rintangan haba yang lebih baik semasa meledingkan atau salah jajaran. Komponen 58U memerlukan lebih kemahiran tetapi membenarkan penggantian bahagian individu.
Pertimbangan Bahan untuk Rintangan Terma
Bahagian badan keluli tahan karat memberikan kekonduksian terma yang baik. Menaik taraf kepada Hastelloy atau Alloy 20 meningkatkan rintangan kakisan pada suhu tinggi. Muka seramik tahan haus dan mengekalkan bentuk tetapi retak di bawah kejutan haba. Silikon karbida mengalirkan haba lebih baik daripada seramik oksida. Muka karbon menahan renjatan haba dengan kekukuhan anjal yang lebih rendah tetapi teroksida melebihi 400 darjah. 59U dengan baji PTFE menghapuskan had suhu elastomer untuk perkhidmatan melebihi 250 darjah.
Kos-Perdagangan Keberkesanan dan Kebolehpercayaan-.
UTTOX 58U menawarkan kos yang lebih rendah daripada reka bentuk OEM-tinggi dengan prestasi terma yang serupa apabila dinyatakan dan dipasang dengan betul. Penjimatan penyelenggaraan daripada kegagalan yang lebih sedikit selalunya melebihi perbezaan harga awal. Fleksibiliti pengedap komponen membolehkan stok muka, spring dan elastomer berasingan, mengoptimumkan pelaburan inventori. Penyeragaman merentas pelbagai aplikasi pam memudahkan ketersediaan alat ganti. Kebolehpercayaan pembekal memastikan penghantaran cepat semasa kecemasan. Sokongan teknikal menghalang kegagalan haba dan mempercepatkan pemulihan.
Cerapan Perolehan untuk Membeli Pengedap Mekanikal 58U Sesuai untuk Aplikasi Intensif-Terma
Apabila mencari pilihan pengedap untuk keadaan terma yang teruk, pembeli B2B harus melihat pembekal dan barangan berdasarkan-prestasi jangka panjang dan faktor nilai.
Kriteria Pemilihan Kritikal untuk Prestasi Terma
Untuk penggantian meterai 58U, minta laporan ujian bahan yang mengesahkan kekerasan elastomer, keserasian kimia dan penarafan suhu. Pengedap pensijilan kerataan muka (jalur cahaya helium) menunjukkan ketepatan yang diperlukan untuk-prestasi suhu tinggi Penggantian meterai 58U. Pematuhan DIN 24960 memastikan pertukaran untuk pengubahsuaian. Sistem sokongan yang mematuhi API 682 memberikan keyakinan dalam penyejukan sekunder. Syarat jaminan yang meliputi kecacatan material dan mutu kerja menunjukkan komitmen produk. Fahami pengecualian untuk ralat pemasangan atau operasi melebihi had untuk penggantian meterai 58U anda.
Penilaian Pembekal dan Pertimbangan Perkongsian
Pembekal yang berpengalaman dalam pemprosesan kimia dan penjanaan kuasa memahami cabaran suhu yang unik. Sokongan teknikal termasuk bantuan pemilihan bahan, latihan pemasangan dan analisis kegagalan menambah nilai di luar penghantaran produk. Pembekal dengan stok yang besar mengisi pesanan segera semasa gangguan yang tidak dirancang, mengurangkan masa henti yang mahal. Program pembelian pukal mengurangkan kos dan memastikan pemenuhan pesanan semasa kekurangan. Perjanjian bekalan jangka panjang-menstabilkan harga dan meningkatkan tahap perkhidmatan.
Analisis Pulangan Pelaburan
Apabila anda mengetahui jumlah kos pemilikan, anda boleh melihat pilihan penutupan kualiti yang benar-benar berbaloi. Apabila kegagalan-masa henti yang berkaitan, pembaikan kecemasan dan kerosakan yang berikut diambil kira, harga belian meterai mekanikal 58U hanyalah sebahagian kecil daripada kos seumur hidupnya. Apabila kerja pemasangan dan masa henti diambil kira, meterai yang berharga 20% kurang tetapi hanya bertahan separuh lamanya sebenarnya meningkatkan jumlah kos dengan jumlah yang besar.
Dengan meningkatkan masa min antara kegagalan (MTBF), kadar kegagalan yang lebih rendah menjimatkan wang yang dapat dilihat. Jika menaik taraf kepada pengedap atau bahan yang lebih baik meningkatkan hayat perkhidmatan daripada 18 bulan kepada 36 bulan, kemudahan itu pada dasarnya memotong separuh bilangan kali pengedap perlu diganti. Ini menjimatkan wang untuk kerja pembaikan, alat ganti dan kelewatan pengeluaran.
Kos penyelenggaraan turun dari semasa ke semasa kerana kaedah dibuat lebih mudah dan tindakan yang lebih sedikit diperlukan. Pengedap yang dibuat untuk tahan haba perlu diperiksa dan dilaraskan dengan lebih jarang. Prestasi yang boleh dipercayai mengurangkan panggilan kecemasan dan kos pengangkutan yang tinggi yang memerlukan penggantian alat ganti dengan cepat.
Dalam kebanyakan perniagaan, bahagian terbesar ROI ialah memastikan pengeluaran berterusan. Jika meterai gagal tanpa amaran dan proses berhenti walaupun beberapa jam, ia boleh menelan belanja puluhan ribu dolar dalam pengeluaran yang terlepas,-produk luar spesifikasi dan kos mulakan semula. Melabur dalam penyelesaian penutupan yang kuat secara termal yang menghentikan masalah ini membuahkan hasil berkali-kali ganda dalam kos produk tambahan.
Kesimpulan
Serangan haba adalah masalah besar untuk kebolehpercayaanmeterai mekanikal 58Udalam pemprosesan kimia, penapisan petroleum, dan tetapan industri yang sukar lain. Dengan memahami betapa terlalu banyak haba dan perubahan mendadak dalam suhu menjejaskan bahagian pengedap dengan memecahkan bahan, memutarbelitkan bentuk dan mempercepatkan haus, mendapatkan pakar sumber dan jurutera loji boleh menghasilkan cara yang berkesan untuk menghentikan perkara ini daripada berlaku. Memilih bahan yang betul, memasangnya dengan betul, mengikuti pemeliharaan dan memastikan reka bentuk adalah sebaik yang boleh meningkatkan daya tahan haba. Ini menjadikan perkara bertahan lebih lama dan berhenti mahal gagal. Pengedap mekanikal UTTOX 58U dan 59U telah dicuba-dan-pilihan kos-sebenar dan rendah kepada reka bentuk OEM-tinggi. Mereka menawarkan prestasi terma yang serupa apabila ditakrifkan dengan betul untuk aplikasi. Pembeli B2B boleh mendapatkan penyelesaian pengedap yang memaksimumkan nilai seumur hidup dengan menurunkan kadar kegagalan, meningkatkan kebolehpercayaan operasi dan menurunkan kos penyelenggaraan dengan menyemak pembekal berdasarkan pengetahuan teknikal, kualiti produk dan keupayaan sokongan dan bukannya hanya harga.
Soalan Lazim
1. Bagaimanakah kita boleh mengesan tanda-tanda awal kerosakan haba dalam pengedap mekanikal?
Perubahan dalam elastomer yang boleh dilihat, seperti pengerasan, retak, atau bertukar daripada hitam kepada coklat; kenaikan suhu luar biasa di kawasan ruang kedap yang boleh dirasai atau dilihat dengan pengimejan terma; lebih banyak kebocoran atau produk yang boleh dilihat menangis melepasi meterai; dan getaran atau bunyi yang lebih tinggi dari kawasan galas pam adalah semua tanda awal kerosakan haba. Memerhatikan suhu berhampiran ruang pengedap dan melakukan pemeriksaan visual yang kerap semasa rehat penyelenggaraan membolehkan anda mencari masalah sebelum ia menjadi sangat teruk.
2. Apakah jadual penyelenggaraan yang perlu kita ikuti untuk mengelakkan kegagalan haba?
Keteraturan penyelenggaraan bergantung pada betapa sukarnya kerja itu, tetapi untuk situasi yang memerlukan haba, pemeriksaan mata perlu dilakukan setiap tiga bulan, elastomer perlu diganti setiap tahun tidak kira betapa baiknya ia kelihatan, dan masalah harus dilihat dengan segera jika keadaan kerja berubah atau gejala aneh muncul. Menyediakan{1}}penjejakan berasaskan keadaan dengan monitor suhu dan getaran membolehkan pilihan penyelenggaraan berdasarkan data, yang menghentikan masalah dan menghentikan kerja yang tidak diperlukan. Menjejaki keputusan ujian dan arah aliran dalam prestasi pengedap membantu membuat jadual terbaik untuk setiap peralatan dan keadaan kerjanya.
3. Patutkah kita memilih muka pengedap seramik atau silikon karbida untuk-aplikasi suhu tinggi?
Silikon karbida biasanya berfungsi lebih baik daripada seramik dalam penggunaan yang memerlukan banyak haba. Ini kerana ia mempunyai kekonduksian terma yang lebih baik, yang bermaksud ia menyingkirkan haba dengan lebih cepat, dan rintangan yang lebih baik terhadap kejutan haba, yang menghalangnya daripada retak apabila suhu berubah dengan cepat. Muka seramik lebih murah dan berfungsi dengan baik dalam suhu sederhana, tetapi ia lebih berkemungkinan pecah apabila suhu meningkat atau banyak berubah. Membeli sisi silikon karbida biasanya merupakan idea yang baik untuk kegunaan yang kerap mencapai suhu melebihi 150 darjah atau melalui perubahan suhu yang pantas apabila memulakan dan berhenti.
Berkongsi dengan Uttox untuk Penyelesaian Pengedap Mekanikal 58U Terma{0}}Berdaya tahan
Kami di Uttox telah mereka bentuk dan membuat pengedap mekanikal untuk kegunaan kimia dan petroleum yang paling sukar di dunia selama lebih daripada 30 tahun. Pasukan pakar kami tahu banyak tentang cara serangan haba berfungsi dan boleh membantu anda memilih bahan yang betul, membuat reka bentuk terbaik dan merancang untuk penyelenggaraan tetap untuk menghentikan masalah sebelum ia menjejaskan operasi anda. Kami menyimpan stok yang banyak 58U laut mekanikallpersediaan dan alat ganti di tangan untuk memastikan anda mendapatkannya dengan cepat apabila anda memerlukannya, sama ada untuk penyelenggaraan rutin atau kecemasan. Pelanggan di lebih 50 negara tahu bahawa produk Uttox boleh dipercayai dan menawarkan nilai yang baik. Mereka menawarkan pilihan yang lebih murah kepada pengedap OEM-tinggi yang tidak menurunkan prestasi atau rintangan haba. Sebagai pembuat meterai mekanikal 58U yang boleh dipercayai, kami menawarkan penyelesaian tersuai yang sesuai untuk keperluan anda dan disokong oleh sokongan pakar pantas untuk keseluruhan kitaran hayat produk. Hubungi pasukan kejuruteraan kami di info@uttox.com.
Rujukan
1. Lebeck, AO (1991). Prinsip dan Reka Bentuk Pengedap Muka Mekanikal. John Wiley & Sons, New York.
2. Mayer, E. (1977). Pengedap Mekanikal: Reka Bentuk, Aplikasi dan Pengujian. Newnes-Butterworths, London.
3. Summers-Smith, JD (1992). Amalan Meterai Mekanikal untuk Peningkatan Prestasi. Penerbitan Kejuruteraan Mekanikal Limited, London.
4. Institut Petroleum Amerika (2014). Piawaian API 682: Pam-Sistem Pengedap Aci untuk Pam Empar dan Putaran, Edisi Keempat. Perkhidmatan Penerbitan API, Washington DC.
5. Flitney, RK (2007). Buku Panduan Meterai dan Pengedap, Edisi Kelima. Elsevier Advanced Technology, Oxford.
6. Nau, BS (1997). "Bahan Muka Seal Mekanikal" Prosiding Institusi Jurutera Mekanikal, Bahagian J: Jurnal Tribologi Kejuruteraan, 211(3), 165-183.
